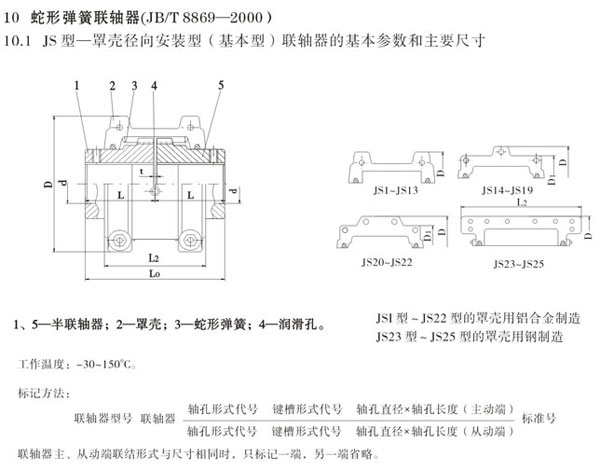

JS型罩殼徑向安裝型聯軸器

  • 簡介：JS型蛇形彈簧聯軸器是一種結構*的金屬?gòu)椥月?lián)軸器.它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內,來實現原動機與工作機的聯接.
產品詳細





型號 公稱轉矩
Tn		 許用轉速
np		 軸孔直徑
d		 軸孔長度
L		 總長
Lo
 		 L2 D D1 間隙
l		 重量 轉動慣量
J		 潤滑油
  /N·m /r·min-1 /mm /kg /kg·m2 /kg
JS1 45 4500 18、19、20、22、24、25、28 47 97 66 95 - 3 1.91 0.00141 0.0272
JS2 140 22、24、25、28、30、32、35 68 105 2.59 0.00223 0.0408
JS3 224 25、28、30、32、35、38、40、42 50 103 70 115 3.36 0.00327 0.0544
JS4 400 32、35、38、40、42、45、48、50 60 123 80 130 5.45 0.00727 0.068
JS5 630 4350 40、42、45、48、50、55、56 63 129 92 150 7.26 0.0119 0.0862
JS6 900 4125 48、50、55、56、60、63、65 76 155 95 160 10.44 0.0185 0.113





型號 公稱轉矩
Tn		 許用轉速
np		 軸孔直徑
d		 軸孔長度
L		 總長
Lo
 		 L2 D D1 間隙
l		 重量 轉動慣量
J		 潤滑油
/N·m /r·min-1 /mm /kg /kg·m2 /kg
JS7 1800 3600 55、56、60、63、65、70、71、75、80 89 181 116 190 - 3 17.7 0.0451 0.172
JS8 3150 65、70、71、75、80、85、90、95 98 199 122 210 25.42 0.0787 0.254
JS9 5600 2440 75、80、85、90、95、100、110 120 245 155 250 5 42.22 0.178 0.426
JS10 8000 2250 85、90、95、100、110、120 127 259 162 270 54.45 0.27 0.508
JS11 12500 2025 90、95、100、110、120、125、130、140 149 304 192 310 6 81.27 0.514 0.735
JS12 18000 1800 110、120、125、130、140、150、160、170 162 330 195 346 121 0.989 0.908
JS13 25000 1650 120、125、130、140、150、160、170 184 374 201 384 178 1.85 1.135
JS14 35500 1500 140、150、160、170、180、190、200 183 372 271 450 391 234.26 3.49 1.952
JS15 50000 1350 160、170、180、190、200、220、240 198 402 279 500 431 316.89 5.82 2.815
JS16 63000 1225 180、190、200、220、240、250、260、280 216 438 304 566 487 448.1 10.4 3.496
JS17 90000 1100 200、220、240、250、260、280、300 239 484 322 630 555 619.71 18.3 3.76
JS18 125000 1050 240、250、260、280、300、320 260 526 356 675 608 776.34 26.1 4.4
JS19 160000 900 280、300、320、340、360 280 566 355 756 660 1058.27 43.5 5.63
JS20 224000 820 300、320、340、360、380 305 623 432 845 751 13 1425.56 75.5 10.53
JS21 315000 730 320、340、360、380、400、420 325 663 490 920 822 1786.49 113 16.07
JS22 400000 680 340、360、380、400、420、440、450 345 703 546 1000 905 2268.64 175 24.06
JS23 500000 630 360、380、400、420、440、450、460、480 368 749 648 1087 - 2950.82 339 33.82
JS24 630000 580 400、420、440、450、460 401 815 698 1180 3836.3 524 50.17
JS25 800000 540 420、440、450、460、480、500 432 877 762 1260 4686.19 711

67.24



JS型蛇形彈簧聯軸器是一種結構*的金屬?gòu)椥月?lián)軸器。它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬?gòu)椥栽?lián)軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受更大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行安全可靠；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。
