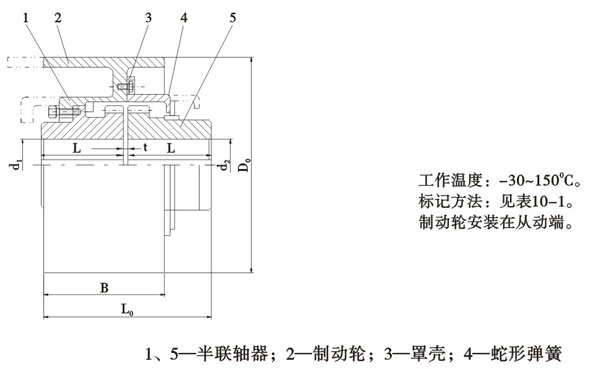

JSZ型帶制動輪型聯軸器
- 簡介：JSZ型帶制動輪型聯軸器是一種結構*的金屬?gòu)椥月?lián)軸器.它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內,來實現原動機與工作機的聯接,由于簧片的特殊性能,
產品詳細
| 型號 |
公稱轉矩 Tn |
許用轉速 np |
制動輪 | 軸孔直徑 |
軸孔長度 L |
總長 L0 |
間隙 t |
重量 | 潤滑油 | ||
| 直徑D0 | 寬度B | d1 | d2 | ||||||||
| /N·m | /r·min-1 | /mm | /kg | ||||||||
| JSZ1 | 125 | 3820 | 160 | 65 | - | 12、14、16、18、19 | 54 | 11 | 3 | 10.44 | 0.085 |
| 20、22、24、25、28、30、32、35、38、40、42、45、48、50 | |||||||||||
| JSZ2 | 250 | 2870 | 200 | 70 | - | 16、18、19 | 76 | 155 | 23.61 | 0.142 | |
| 20、22、24、25、28、30、32、35、38、40、42、45、48、50、55、56 | |||||||||||
| - | 60、63、65 | ||||||||||
| JSZ3 | 355 | 2300 | 250 | 90 | 25、28 | - | 82 | 167 | 3 | 28.6 | 0.17 |
| 30、32、35、38、40、42、45、48、50、55、56 | |||||||||||
| 60、63 | 60、63、65、70、71 | ||||||||||
| JSZ4 | 1000 | 1730 | 315 | 110 | 25、28 | - | 95 | 195 | 5 | 59.93 | 0.284 |
| 30、32、35、38、40、42、45、48、50、55、56、60、63、65、70、71、75 | |||||||||||
| 80、85 | 80、85、90、95 | ||||||||||
| JSZ5 | 1400 | 1350 | 400 | 140 | 25、28、30、32、35、38 | - | 98 | 201 | 85.806 | 0.34 | |
| 40、42、45、48、50、55、56 | 50、55、56 | ||||||||||
| 60、63、65、70、71、75、80、85、90、95、100 | |||||||||||
| JSZ6 | 2800 | 1145 | 500 | 180 | 40、42、45、48、50、55、56 | - | 124 | 253 | 144.375 | 0.681 | |
| 60、63、65、70、71、75、80、85、90、95 | |||||||||||
| 100、110、120 | 100、110、120、125 | ||||||||||
| JSZ7 | 5600 | 915 | 630 | 225 | 60、63、65、70、71、75 | 75 | 130 | 266 | 6 | 255.6 | 1.248 |
| 80、85、90、95、100、110、120、125、130、140 | |||||||||||
| 150、160 | 150 | ||||||||||
| JSZ8 | 9000 | 820 | 710 | 255 | 75、80、85、90、95 | - | 190 | 386 | 485.326 | 3.632 | |
| 100、110、120、125、130、140、150、160、170、180 | |||||||||||
| 190 | 190、200 | ||||||||||
JSZ型帶制動輪型聯軸器產品特點：
1、減振性好，使用壽命長
2、承受變動載荷范圍大，起動安全
3、傳動效率高，運行可靠
4、噪聲低，潤滑好
5、結構簡單，裝拆方便
6、允許有較大的安裝偏差
JSZ型帶制動輪型聯軸器是一種結構*的金屬?gòu)椥月?lián)軸器。它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬?gòu)椥栽?lián)軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受更大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行安全可靠；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。
