產品詳細
夾緊式-法蘭膜片聯軸器特點：
1.膜片型彈性聯軸器
2.高靈敏度、高扭矩剛性
3.零回轉間隙
4.順時針與逆時針回轉特性完全相同
5.不銹鋼膜片補償角向和軸向偏差
6.利用夾緊螺絲固定
7.主體采用鋁合金材料
可根據用戶需求進行非標訂做,按客戶要求開鍵槽
例：TS3F-34-0608
TS3F：系列號，材料為鋁合金
34：外徑尺寸：34mm，夾緊螺絲固定
06：d1軸徑為：6mm
08：d2軸徑為：8mm

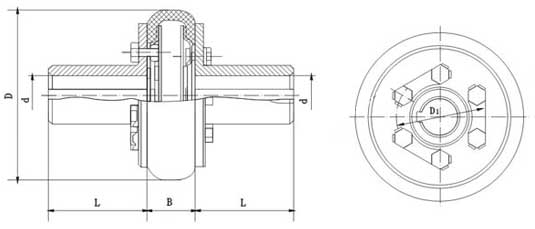

外形尺寸
| 型號 Model |
Φd1 Φd2 軸徑Bore |
ΦD | L | L1 | M | 擰緊力矩 Wrench Torque （N·M） |
| TS3F-34-□□□□ | 6 8 9 | 34 | 27 | 12 | M3 | 1.5 |
| TS3F-39-□□□□ | 8 10 11 12 | 39 | 34.5 | 15 | M4 | 3.4 |
| TS3F-44-□□□□ | 10 11 12 14 |
44 | 34 | 15 | M4 | 3.4 |
| TS3F-56-□□□□ | 14 16 19 20 |
56 | 45 | 20 | M5 | 7.0 |
| TS3F-68-□□□□ | 15 19 20 22 24 25 |
68 | 54 | 24 | M6 | 14.0 |
| TS3F-82-□□□□ | 20 24 25 28 30 |
82 | 68 | 30 | M8 | 25.0 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力拒 Moment of Inertia （kg m2） |
靜態扭矩 剛性 Static Torsioral Stiffness （N m/rad） |
角度偏差 Enors of Angularity （°） |
軸向偏差 Enors of Shaft End-slay （mm） |
重量 Mass （g） |
| TS3F-34-□□□□ | 3.8 | 7.6 | 6000 | 3.8×10-6 | 1500 | 1 | ±0.15 | 38 |
| TS3F-39-□□□□ | 6.7 | 13.4 | 6000 | 7.2×10-6 | 2500 | 1 | ±0.15 | 54 |
| TS3F-44-□□□□ | 9.7 | 19.4 | 6000 | 14.5×10-6 | 3000 | 1 | ±0.15 | 84 |
| TS3F-56-□□□□ | 24 | 48 | 6000 | 48.5×10-6 | 4200 | 1 | ±0.15 | 132 |
| TS3F-68-□□□□ | 40 | 80 | 6000 | 126×10-6 | 6500 | 1 | ±0.15 | 232 |
| TS3F-82-□□□□ | 85 | 170 | 6000 | 565×10-6 | 8600 | 1 | ±0.15 | 420 |
