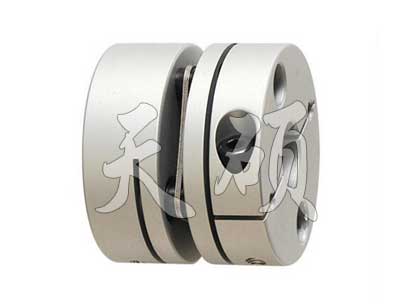

TS3型單節(jié)夾緊膜片聯軸器
產品特點：
高扭矩剛性和高靈敏度
零回裝間隙
順時針與逆時針回轉特性完全相同
不銹鋼膜片補償角向和軸向偏差
常用于伺服電機、步進電機聯結
夾緊螺絲固定
例如：TS3-34-1014
TS3：系列號，材料為鐵合金
34：外經尺寸：34mm，夾緊螺絲固定
10：d1軸徑為：10mm
14：d2軸徑為：14mm

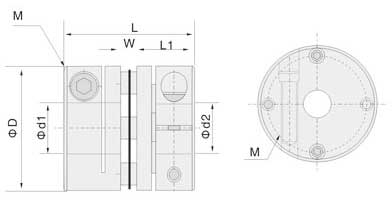

外型尺寸Dimensions 單位：mm
| 型號 Model |
φd1φd2 軸徑Bore |
φD | L | F | L1 | M | 擰緊力矩 Wrench Torque （N·m） |
| TS3-26-□□□□ | 5 6 8 9.525 10 |
26 | 25.5 | 2.5 | 11.5 | M3 | 1.5 |
| TS3-34-□□□□ | 8 9.525 10 11 12 14 |
34 | 31 | 3.1 | 14.1 | M4 | 1.5 |
| TS3-39-□□□□ | 10 11 12 14 15 16 |
39 | 34.1 | 4.1 | 15.0 | M4 | 2.5 |
| TS3-44-□□□□ | 11 12 14 15 16 19 |
44 | 34.5 | 4.5 | 15.0 | M4 | 2.5 |
| TS3-56-□□□□ | 14 15 16 19 20 22 24 |
56 | 45.0 | 5.0 | 20.0 | M5 | 7.0 |
| TS3-68-□□□□ | 19 20 22 24 30 35 |
68 | 54.0 | 6.0 | 24.0 | M6 | 12 |
| TS3-82-□□□□ | 24 28 30 35 38 40 |
82 | 68.0 | 8.0 | 30.0 | M8 | 16 |
技術參數Specifications 單位：mm
| 型號 Model |
額定扭矩 Rated Torque （N.m） |
*大扭矩 Max.Torque （N.m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of Inertia （kg ㎡） |
靜態(tài)扭矩 剛性 Static Torsioral Stiffness （Nm/rad） |
徑向偏差 Enors of Eccentricity （mm） |
角度偏差 Enors of Shaft Angularity （°） |
重量 Mass （g） |
| TS3-26-□□□□ | 1.4 | 2.8 | 10000 | 1.8×10-6 | 690 | 1 | ±0.2 | 24 |
| TS3-34-□□□□ | 2.8 | 5.6 | 10000 | 7.2×10-6 | 1650 | 1 | ±0.2 | 46 |
| TS3-39-□□□□ | 5.8 | 11.6 | 10000 | 1.8×10-6 | 2500 | 1 | ±0.2 | 78 |
| TS3-44-□□□□ | 8.7 | 17.4 | 10000 | 2.5×10-6 | 2900 | 1 | ±0.2 | 96 |
| TS3-56-□□□□ | 25 | 50 | 10000 | 1.0×10-6 | 8400 | 1 | ±0.2 | 206 |
| TS3-68-□□□□ | 55 | 110 | 10000 | 1.9×10-6 | 11500 | 1 | ±0.2 | 366 |
| TS3-82-□□□□ | 80 | 160 | 10000 | 7.0×10-6 | 14550 | 1 | ±0.2 | 710 |
說明：慣性力矩和重量按*大孔徑計算。
