ZDJM型帶錐套單型彈性膜片聯軸器/ZSJM型帶錐套單型彈性膜片聯軸器
主要特點：
采用流量的不銹鋼片作為彈性材料，聯軸器具有高扭轉剛性，更加適應自動控制傳統的快速答應。
沒有背隙、遲滯，可以進行高精度重復定位。
低慣性設計，對于正反運轉、制動等都可以淋漓盡致地發揮其優異的耐久性。
*合適于數控機器的進給軸主軸用的聯軸器。
本聯軸器比脹套連接彈性膜片聯軸器轉動慣量小，同等外徑下，適用軸孔更大、裝拆更方便，價格更低?！?br />
替代帶Z1型脹套的彈性膜片聯軸器的*佳選擇

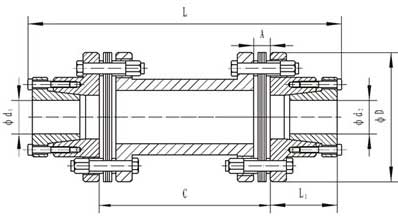

ZDJM、ZSJM型帶錐套單（雙）型彈性膜片聯軸器基本參數和主要尺寸
| 型號 |
公稱扭矩 N·m |
許用轉速 r/min |
重量 kg |
轉動慣量 Kg·m2 |
d1、d2 |
D | L | L2 | C | A | 許用補償量 | ||
| 轉向mm | 角向（°） | 徑向mm | |||||||||||
| ZDJM-01 | 33 | 10000 | 1.10 | 0.78×10-3 | 10-30 | 68 | 64 | 25 | — | 6.1 | ±0.45 | 1 | 0.04 |
| ZSJM-01 | 33 | 10000 | 1.33 | 1.07×10-3 | 10-30 | 6882 | 147 | 25 | 89 | 6.1 | ±0.9 | 2 | 0.3 |
| ZDJM-02 | 90 | 15000 | 1.38 | 1.24×10-3 | 15-35 | 82 | 73 | 29 | — | 6.6 | ±0.55 | 1 | 0.04 |
| ZSJM-02 | 90 | 15000 | 1.74 | 1.61×10-3 | 15-35 | 82 | 155 | 29 | 89 | 6.6 | ±1.1 | 2 | 0.3 |
| ZDJM-03 | 173 | 15000 | 1.70 | 2.08×10-3 | 20-45 | 93 | 81 | 32 | — | 8.4 | ±1.2 | 1 | 0.04 |
| ZSJM-03 | 173 | 15000 | 2.16 | 2.71×10-3 | 20-45 | 93 | 174 | 32 | 102 | 8.4 | ±2.4 | 2 | 0.3 |
| ZDJM-04 | 245 | 15000 | 2.30 | 3.58×10-3 | 25-52 | 104 | 96 | 37 | — | 11.2 | ±1.4 | 1 | 0.04 |
| ZSJM-04 | 245 | 15000 | 2.86 | 4.53×10-3 | 25-52 | 104 | 212 | 37 | 127 | 11.2 | ±2.8 | 2 | 0.3 |
| ZDJM-05 | 420 | 15000 | 3.02 | 6.32×10-3 | 30-70 | 126 | 97 | 37 | — | 11.7 | ±1.6 | 1 | 0.04 |
| ZSJM-05 | 420 | 15000 | 4.18 | 7.93×10-3 | 30-70 | 126 | 212 | 37 | 127 | 11.7 | ±3.2 | 2 | 0.3 |
