SE2SF多節法蘭膜片聯軸器
- 簡介:為了確保安裝盤的正確安裝,可利用百分表檢測安裝盤的外圓及端面,外圓和端面的跳動均不應大于0.05mm.
產品詳細

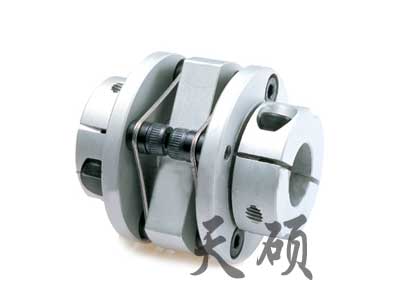

SE2SF多節法蘭膜片聯軸器
SE2SF Double plate springs coupling
產品特點:
1.膜片型彈性聯軸器
2.高靈敏度、高扭矩剛性
3.零回轉間隙
4.順時針與逆時針回轉特性完全相同
5.不銹鋼膜片補償角向和軸向偏差
6.利用夾緊螺絲固定
可根據用戶需求進行非標訂做,按客戶要求開鍵槽
例如:SE2SF-39-0810
SE2SF:系列號 材質為鋁合金
39:外經尺寸:39mm,夾緊螺絲固定
08:d1軸徑為:8mm
10:d2軸徑為:10mm
E2SF雙節法蘭膜片聯軸器安裝盤的找正和檢測
為了確保安裝盤的正確安裝,可利用百分表檢測安裝盤的外圓及端面,外圓和端面的跳動均不應大于0.05mm,可利用百分表檢測安裝盤的外圓及端面,外圓和端面的跳動均不應大于0.05mm,對外圓直徑大于250mm或?qū)﹀F孔配合的安裝盤,端面跳動在*限情況下允許為0.08mm。
檢測兩安裝盤之間的距離
首先應將主、從動機器轉子置于運轉位置,然后測取兩安裝盤之間的距離F(在圓周向取3~4個讀數的平均值),并使F尺寸符合安裝總圖上的尺寸(或間隔軸與這個片組實測尺寸之和),鼓形齒式聯軸器,誤差控制在0~0.4mm的范圍內。若要采用軸向預補償,則要根據所需的軸向預補償數值來調整兩安裝盤之間的距離,此數值一般取聯軸器所聯驅、從動機安裝盤端面距離的冷熱變化值,GL鏈條聯軸器。根據這一數值可采用實測法或估算法,以實測值*為準確。

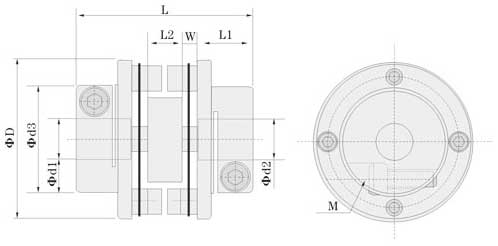

外型尺寸Dimensions 單位:mm
型號 Model |
φd1φd2 軸徑Bore |
φD | L | φD3 | L1 | L2 | M |
擰緊力矩 Wrench Torque (N.m) |
SE2SF-34 | 6 8 9 | 34 | 37 | 21.6 | 12 | 7 | M3 | 1.5 |
SE2SF-39 | 8 9 10 | 39 | 47 | 24 | 14.5 | 8 | M4 | 3.4 |
SE2SF-44 | 10 11 12 14 | 44 | 47 | 29.5 | 15 | 9 | M4 | 3.4 |
SE2SF-56 | 14 16 19 20 | 56 | 61 | 38 | 20 | 11 | M5 | 7.0 |
SE2SF-68 |
15 19 20 22 24 25 |
68 | 74 | 46 | 24 | 14 | M6 | 14.0 |
SE2SF-82 |
20 24 25 28 30 |
82 | 98 | 56 | 30 | 22 | M8 | 25.0 |
技術參數Specifications 單位:mm
型號 Model |
額定扭矩 Rated Torque (N.m) |
*大扭矩 Max.Torque (N.m) |
*高轉速 Max.Rotational Frequency (rpm) |
慣性力矩 Moment of Inertia (kg ㎡) |
靜態扭矩 剛性 Static Torsioral Stiffness (Nm/rad) |
徑向偏差 Enors of Eccentricity (mm) |
角度偏差 Enors of Shaft Angularity (°) |
軸向偏差 Enors of Shaft End-slay (mm) |
重量 Mass (g) |
SE2SF-34-□□□□ | 3.8 | 7.6 | 6000 | 6.5×10-6 | 1300 | 0.02 | 2 | ±0.3 | 46 |
SE2SF-39-□□□□ | 6.7 | 13.4 | 6000 | 12.5×10-6 | 2000 | 0.02 | 2 | ±0.3 | 75 |
SE2SF-44-□□□□ | 9.7 | 19.4 | 6000 | 24.5×10-6 | 2800 | 0.02 | 2 | ±0.3 | 98 |
SE2SF-56-□□□□ | 24 | 48 | 6000 | 82.5×10-6 | 4000 | 0.02 | 2 | ±0.3 | 194 |
SE2SF-68-□□□□ | 40 | 80 | 6000 | 225×10-6 | 6200 | 0.02 | 2 | ±0.3 | 376 |
SE2SF-82-□□□□ | 85 | 170 | 6000 | 985×10-6 | 8300 | 0.02 | 2 | ±0.3 | 640 |
說明:慣性力矩和重量按*大孔徑計算。
